"Die Aluminiumkollektion".
DIE ZWEI RADLADER944A CATERPILLAR
Maßstab: 1/15.
DasEs besteht der Wunsch, das an den beiden Modellen des D8K durchgeführte Experiment zu wiederholen.
das, zwei Modelle gleichzeitig wieder zu bauen.
Damit sind zwei Modelle geborenund wie die D8K-Modelle heißen sie:n °1 und n °2.

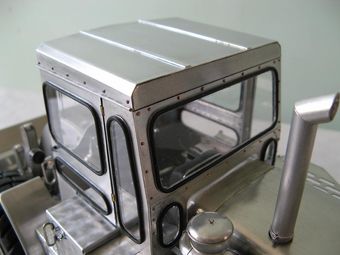

Diese beiden Modelle sind identisch, nur die Kabine und einige Details unterscheiden sich.
Aus diesem Grund basiert die folgende Beschreibung auf einem einzelnen Modell.

Die Konstruktion dieser Modelle besteht ebenfalls aus Aluminium, das mit Epoxidkleber verklebt ist
für hohe Beanspruchungen (verstärkt durch Pegging) und Cyanacrylatkleber
für geringe Beanspruchungen ".

Produktion: von Oktober 2009 bis Oktober 2011,
insgesamt: 2400 Stunden für beide Modelle.

Geschichte:

ichmanchmal muss man lange im Leben warten,bevor Sie das Modell machen
von der Maschine, die uns träumen ließ und die vor allem den Ursprung dieses Traums darstellt!
Nach vierzig Jahren langer und schöner Leidenschaft für Baumaschinen
Hier ist der Höhepunkt, der Bau desModell-des Caterpillar 944A Radladers.
An dem einen oder anderen Tag war es notwendig, diese Schaukelmaschine zu reproduzieren.
fasziniert und fasziniert eine Kindheit, die von einem unvergesslichen Schauspiel bezaubert ist,
(Um dieses unvergessliche Spektakel zu entdecken, lesen Sie die Seite"Geschichte einer Leidenschaft")
Die Pläne.
Sie stammen aus dem üblichen Prozess: dem Ablesen von Maßabmessungen auf der realen Maschine.

Das wahre Handwerk.

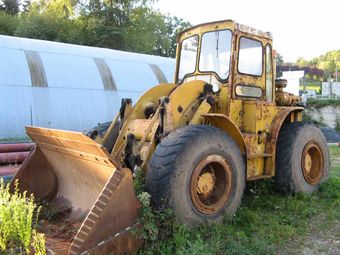

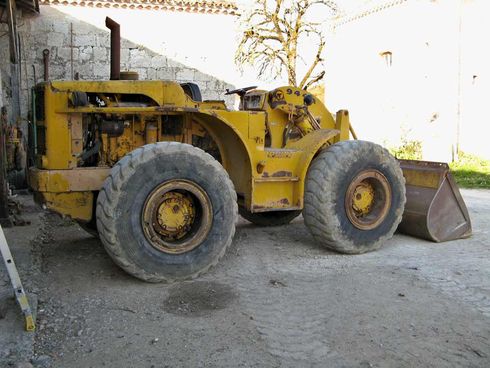

Die echte Maschine ...

... und sein PDF.

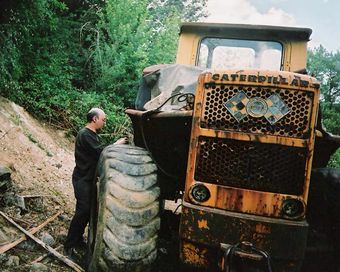

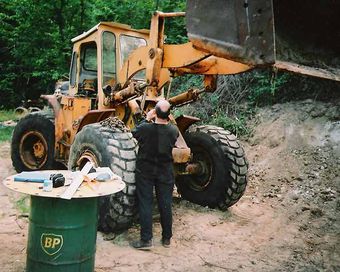

Maßmessungen.

Es wird auf drei Maschinen und drei verschiedenen Regionen durchgeführt.
Zuerst ...
... Lesungen ...
.... Chancen.
Zweite Lesung ....
.... Chancen.
Dritte Quotenerklärung.e.
Die Models.

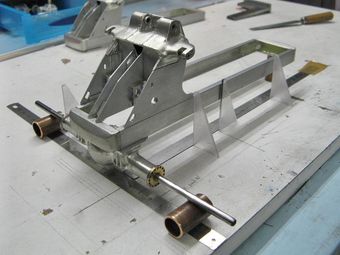

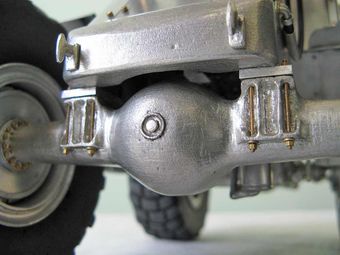

Ausrichtung der Vorderachse mit dem Fahrgestell.

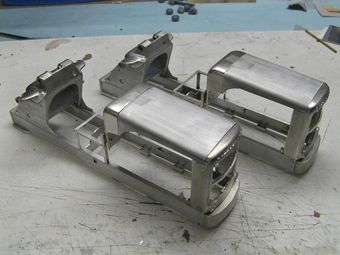

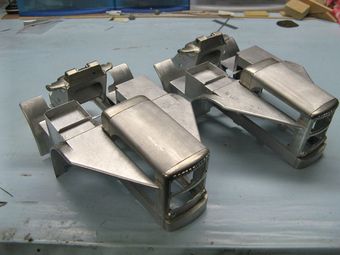

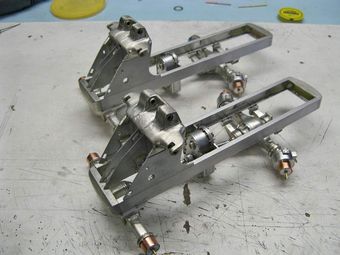

Die ausgestatteten Rahmen
ihres Verteilergetriebes, Getriebes und Brücken.
Hinterer Sturz.
Hinterer Sturz (Fortsetzung).

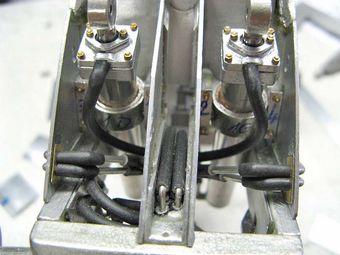

Die Buchsen.

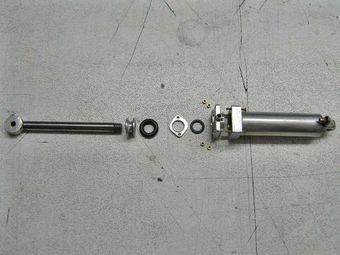

Die Hubzylinder sowie die der Schaufel sind doppeltwirkend und konstruiertzum
möglicherweise mit pneumatischer Energie arbeiten.
Wenn der Lenkzylinder seine Abmessungen zu klein sind
für jede Operation.

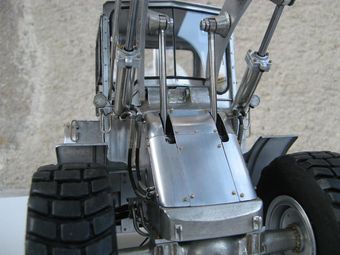

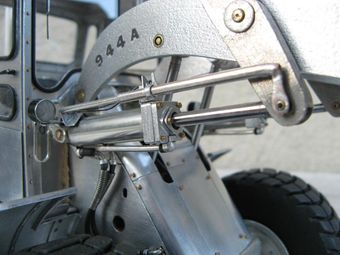

Hubzylinder.
Schaufelzylinder.

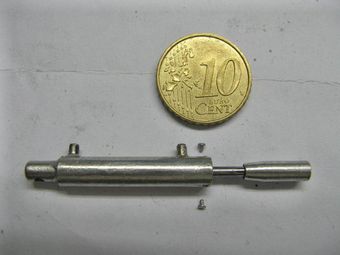

Steuerzylinder.
Selbstgemachte Reifen.

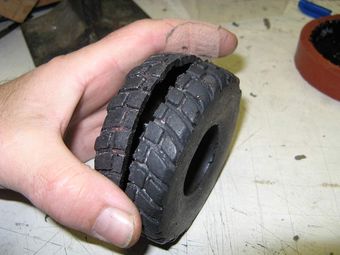

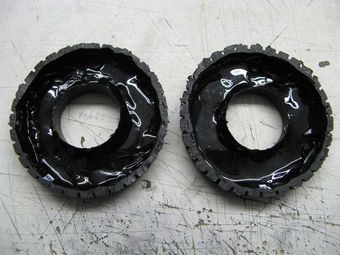

Die halben Reifen aus der Form ... zusammenbauen!
Montage (Heißkleben).

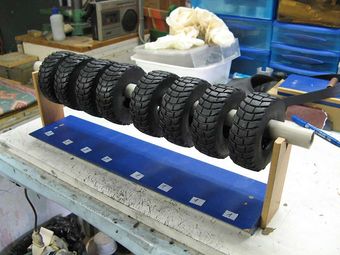

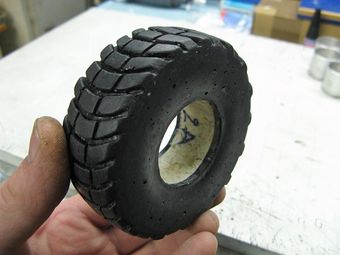

Die Reifen der beiden Modelle nach einer dünnen Schicht schwarzer Farbe (Matte).
Reifen fertig mit seiner Polyurethanschaumfüllung.

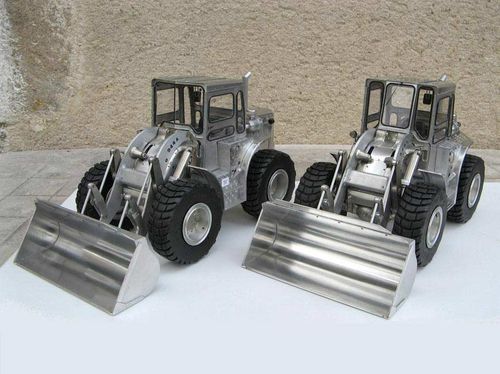

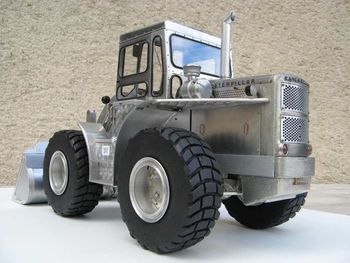

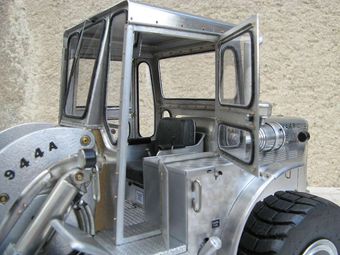

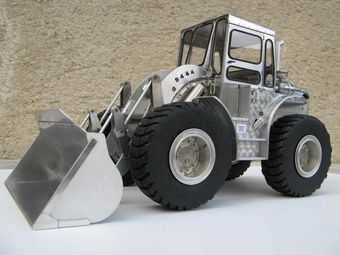

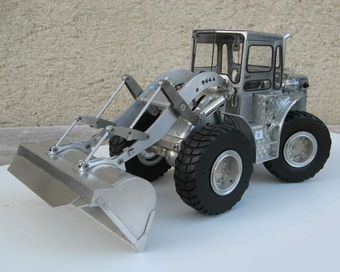

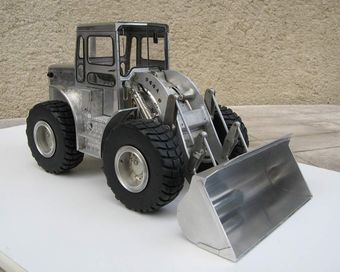

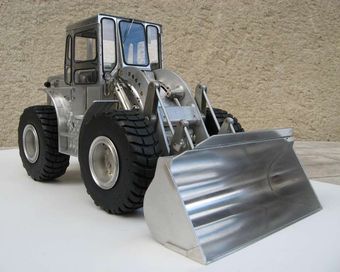

Die fertigen Modelle.

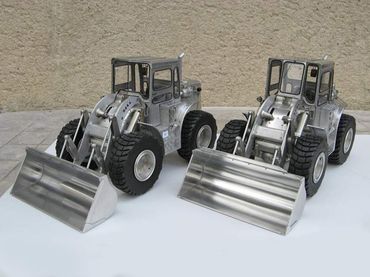

Ladegeräte von links nach rechts:
Nr. 2 und Nr. 1.

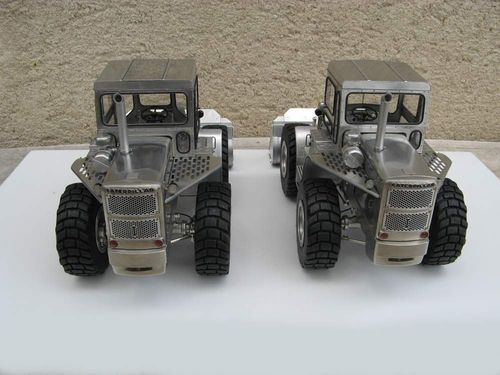

Ladegeräte von links nach rechts:
Nr. 1 und Nr. 2.
Nr. 1.
Nr. 1.
Nr. 1.
Nr. 2.
Nr. 2.
Nr. 2.
Maße:
Modell Nr. 1:
Gesamtlänge: 380 mm Gesamtbreite: 180 mmGesamthöhe: 196 mm Gewicht: 2,4 kg

Modell Nr. 2:
Gesamtlänge: 380 mm Gesamtbreite: 180 mm Gesamthöhe (ca.): 196 mm
Gewicht (ca.): 2,4 kg

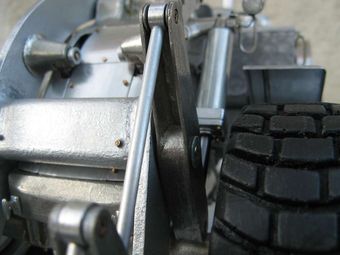

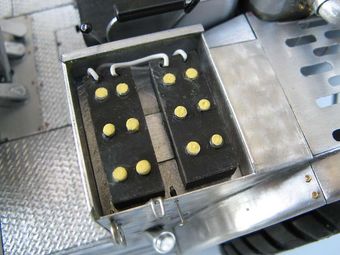

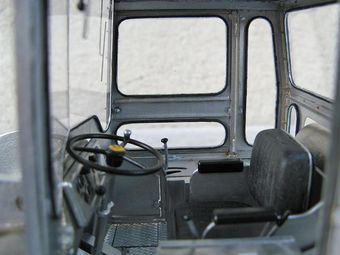

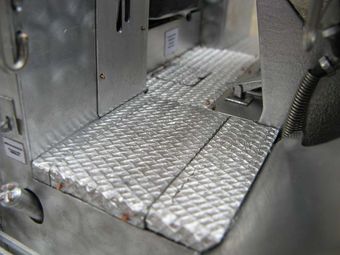

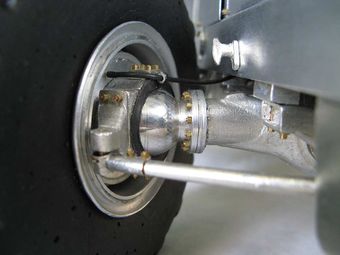

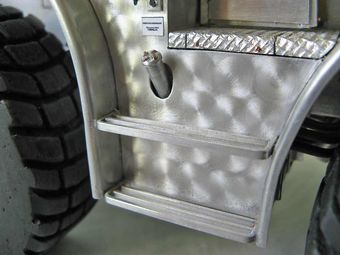

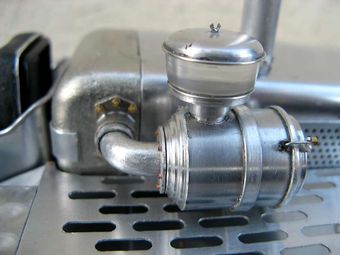

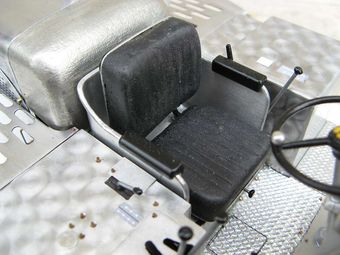

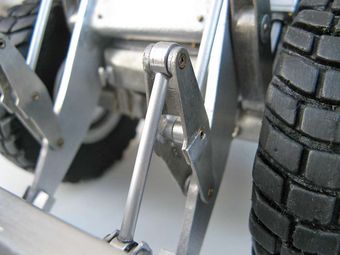

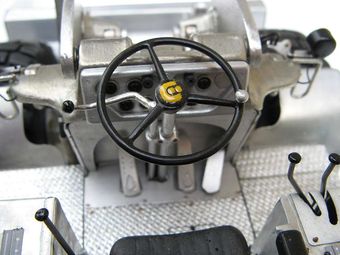

Ein paar Details.

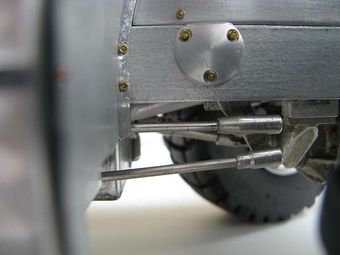

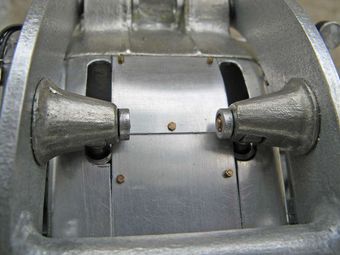

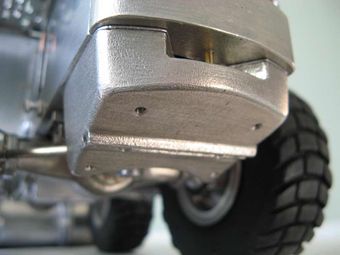

Die Unterseite des Modells ...

Schließlich kommerzielle Stücke:

- Aluminiumbleche mit einer Dicke von 0,5 mm.
- die Mikroschrauben von M1 und M1,6.
- der elektrische 12-Volt-Fahrwerksmotor.
- alle Stangen mit unterschiedlichem Durchmesser.
- Rohre mit kleinem Durchmesser.
- das Ritzel.
- die verschiedenen Klebstoffe: Epoxid, Cyanoacrylat, Neopren.
