DER CATERPILLAR 773B DUMP.
Maßstab: 1/15.
BEIMNach der Zufriedenheit und Freude, die der Bau des Modells „992C“ mit sich brachte, nachdem er eine ganz neue Erfahrung gemacht hatte: Die Ausstellung, die ebenfalls erfolgreich war, war nur noch… weiterzumachen!
Ein neues Caterpillar-Modell? Okay ! Da diese Marke von Maschinen seit meiner Kindheit definitiv in mir "verankert" war.
Die Begeisterung für einen Neubau war also da.
Lassen Sie uns nun eine wichtige Änderung unterstreichen. Das Modell von "992C" ist statisch, gut!
Warum nicht jetzt ein Modell bauen, das funktionieren würde? hydraulisch, Versuche es wenigstens?
Die Konstruktion dieses Modells besteht aus Stahl und Messing, die mit Zinn verschweißt sind.
Der Eimer besteht aus Holz.
So wird der 773B-Kipper geboren.
Produktion: von November 1991 bis November 1992,
insgesamt etwa 1400
Std.
Die Konstruktion dieses Modells besteht aus Stahl und Messing, die mit Zinn verschweißt sind.
Der Eimer besteht aus Holz.

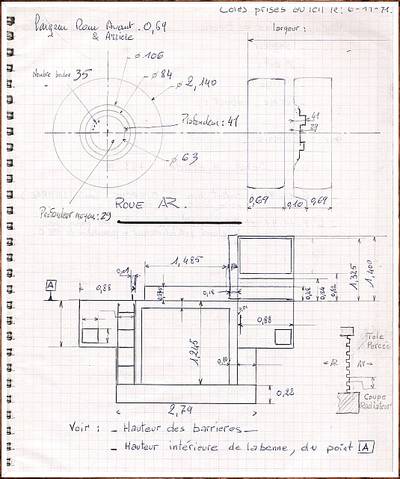

Auszug aus Quotenaussagen
dimensional.

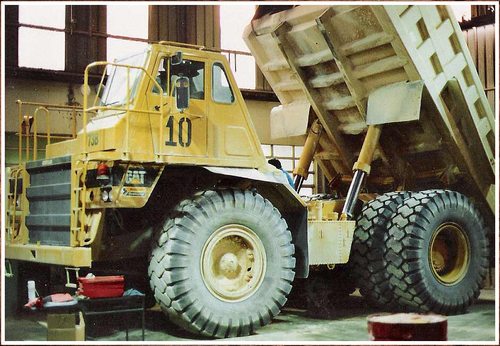

Die echte Maschine (in der Werkstatt).

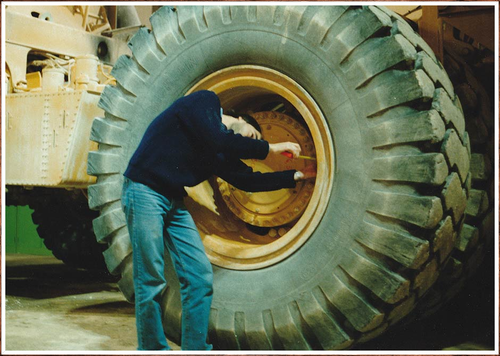

R.hohe Seite
(hintere Felgentiefe).

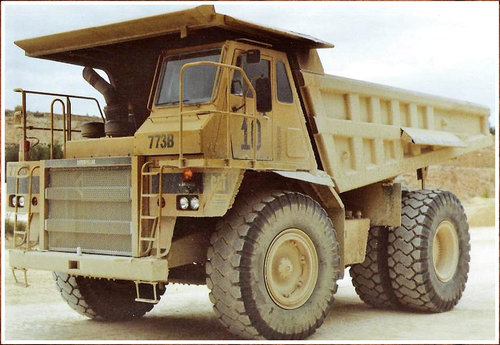

Die echte Maschine ...
... und sein PDF.

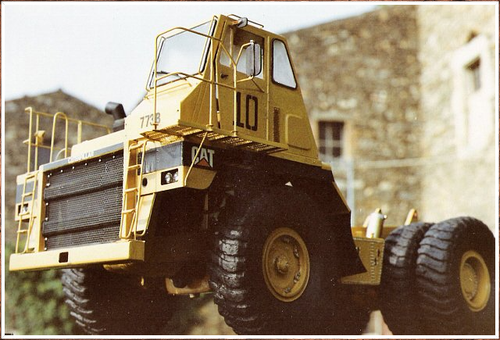

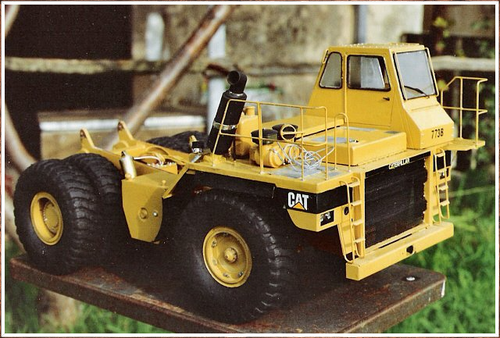

Das Modell (im Aufbau).

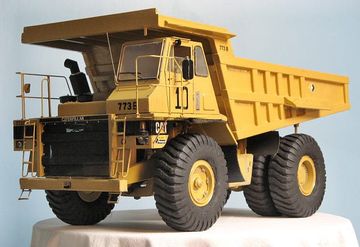

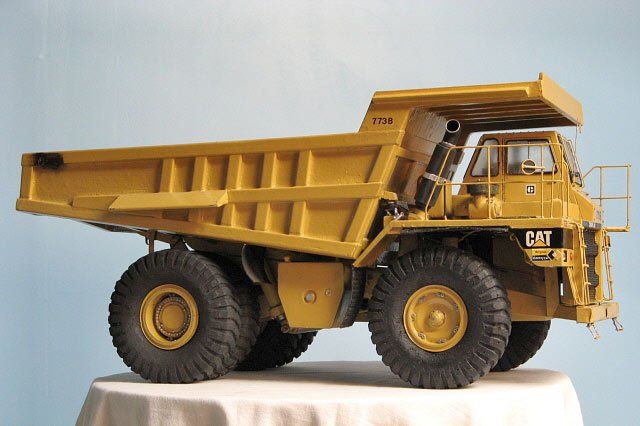

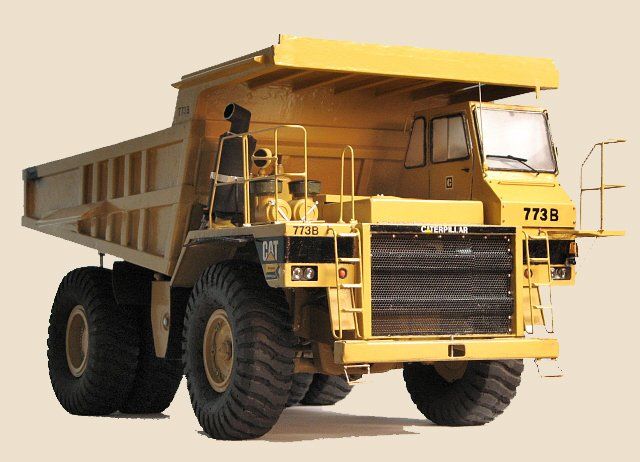

Fertigstellung.

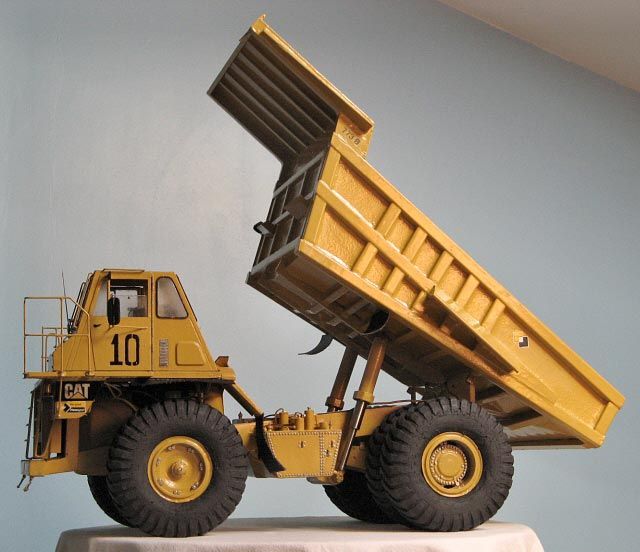

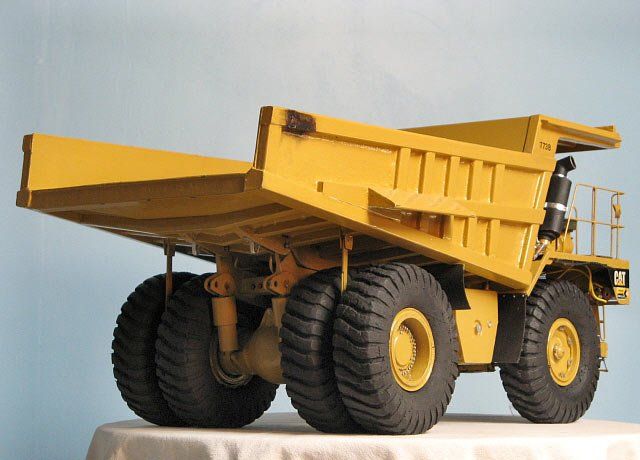

Funkgesteuertes Funktionsmodell,
elektrische Traktion,
Schaufellift und hydraulische Lenkung.
Maße:
Gesamtlänge: 613 mm Gesamtbreite: 305 mm Gesamthöhe: 300 mm

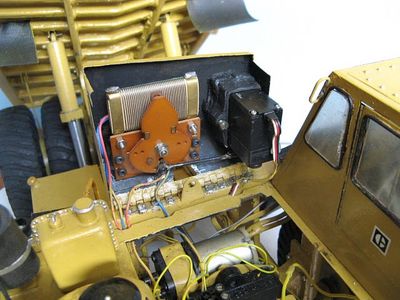

Die Funktionsorgane.
Technische Details :
Hydraulik:
Die Hydraulikkraft ist wie folgt ausgelegt und aufgebaut:
- Die Lenkung erfolgt über ein Funksteuerungsservo, das mit zwei "Haupt" -Zylindern verbunden ist, die auf zwei einfachwirkende "Slave" -Zylinder wirken, die mit dem Radruder verbunden sind und sich alle in einem geschlossenen Hydraulikkreis befinden.
- Die Schaufel wird von einer 12-Volt-Zahnradpumpe vom Markt gehoben, die einerseits mit einem Öltank und andererseits mit den zweistufigen und einfachwirkenden Schaufelzylindern verbunden ist.
Traktion:
Es wird von einem 12-Volt-Scheibenwischermotor für Kraftfahrzeuge bereitgestellt.
einschließlich einer Reduktionsbox mit einem Verhältnis von: 60/1.
Die Hinterachse enthält ein konisches Drehmoment im Verhältnis: 3/1 mit Differential.
Die elektrische Energie wird von einer Gruppe von zehn 1,2-Volt-1800-mA-Batterien geliefert
in einem tragbaren Videorecorder wiederhergestellt.

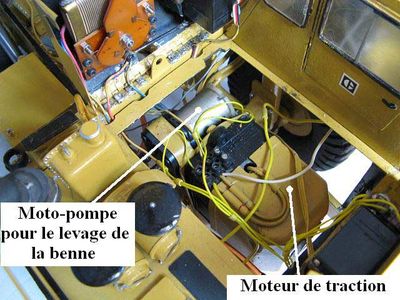

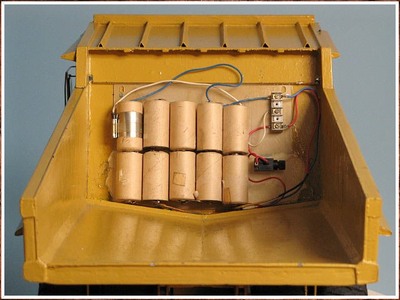

Elektrischer Fahrmotor und
1,2 Volt Batterien für den Fahrmotor.
Hauptzylinder.

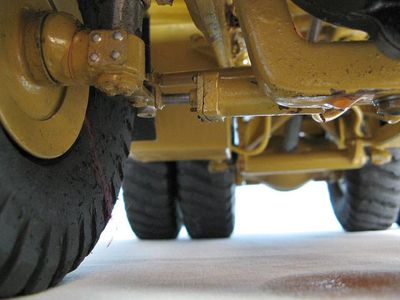

Lenkzylinder (mit Ölleck ...!)

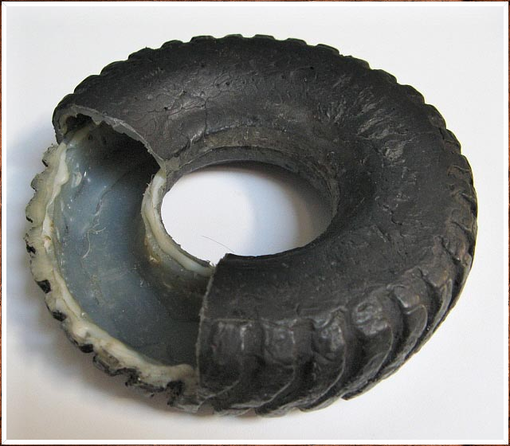

Die Reifen sind von persönlicher Herstellung und "im eigenen Haus" geformt.
