DER 992D CATERPILLAR RADLADER (# 2)
Maßstab: 1/15.

L.Die Dokumentation, die zur Erstellung dieses Modells verwendet wurde, ist dieselbe, die bereits verwendet wurde

für das Modell des 992C (Seite eins) und das des ersten 992D (Seite 3).

Daher ist keine dimensionale Vermessung erforderlich ... die Arbeit wurde bereits erledigt!

Trotzdem wurden die Pläne überarbeitet und verbessert ...


Wie seine Brüder besteht auch dieses Modell aus Aluminium, das mit Epoxidkleber verklebt ist

für hohe Beanspruchungen (verstärkt durch Pegging) und Cyanacrylatkleber

für geringe Beanspruchungen.

Darüber hinaus müssen Sie mehr darüber wissen.

Realisierung: von Juni 2004 bis Oktober 2006

und nach einem langen halt ...

Darüber hinaus müssen Sie mehr darüber wissen. von Januar 2014 bis Mai 2019

insgesamt:2800Std.


Das wahre Handwerk.

Darüber hinaus müssen Sie mehr darüber wissen.

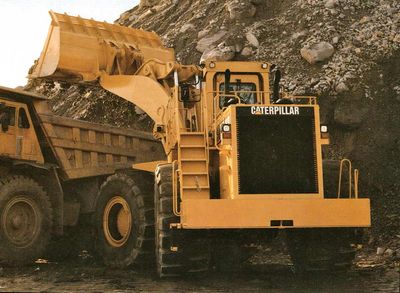

Real 992D (Caterpillar Foto).

L'engin réel (Foto Caterpillar) ...

... und sein PDF.

Das Model.

Das Chassis.

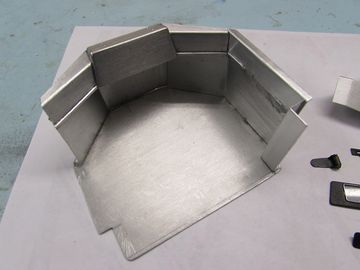

Wie beim Modell des 785-Kippers werden alle Teile des Rahmens von Hand in 0,5 mm Aluminiumblech nachgezeichnet, geschnitten und gefaltet. Die Mehrfachbefestigungen werden durch Kleben (Epoxidkleber) erhalten, nachdem sie durch interne Schrauben verstärkt wurden, die vor dem Aufbringen des Klebers angebracht wurden, um widerstandsfähigere Dichtungen für die verschiedenen Baugruppen der Teile zu erhalten.

Die Übertragung.

S.Auf dem Modell sind die mechanischen Komponenten, aus denen das Getriebe besteht, vorhanden und können funktionsfähig sein. Die für dieses Modell gewählte Option besteht jedoch darin, in einem "statischen" Register zu bleiben. Es ist eine Wahl in Bezug auf den Finish-Aspekt dieses Modells. In der Tat können wir uns leicht vorstellen, dass es sich sehr schnell verschlechtern kann,

Zumindest bei dieser Art von Konstruktion und Ausführung, wobei alle Einschränkungen bekannt sind

das kann öffentlichen Baumaschinen ausgesetzt werden, insbesondere kleinen

Darüber hinaus müssen Sie mehr darüber wissen.Darüber hinaus müssen Sie mehr darüber wissen.

Die Kinematik.

Es ist aus:Darüber hinaus müssen Sie mehr darüber wissen.Darüber hinaus müssen Sie mehr darüber wissen.

  • ein Elektromotor für einen 12-Volt-Heizlüfter,
  • 6 Kardangelenke, von denen eines teleskopisch ist (Fahrgestellartikulation),
  • eine Reduktions- / Verteilergetriebe im Verhältnis: 12/1,
  • ein konisches Drehmoment in jeder Achse im Verhältnis: 3/1 plus ein Differential,
  • eine Planetengetriebe-Untersetzung in jeder Nabe in einem Verhältnis von 3,5 / 1.Darüber hinaus müssen Sie mehr darüber wissen.Darüber hinaus müssen Sie mehr darüber wissen.

Die Unterschiede

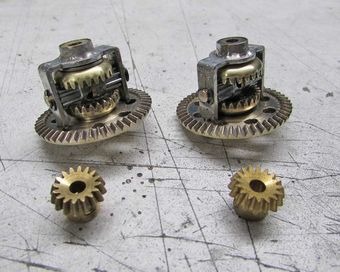

(Mechanische Zahnräder)

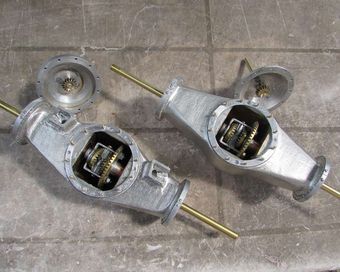

Die Brücken.

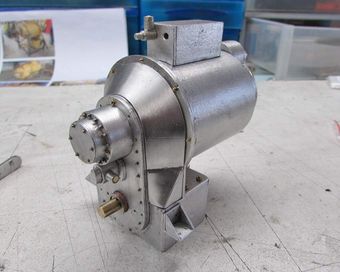

Die Reduktions- / Transferbox.

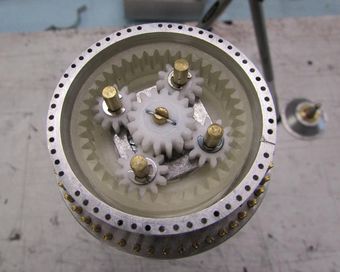

Umlaufzug

("Haus" geformte Krone)

Funktionsorgane.

Hub-, Schaufel- und Lenkzylinder.Darüber hinaus müssen Sie mehr darüber wissen.

Sie sind von persönlichem Design.

Wie für den D8K und den 785, die Option für ihren Betrieb gewählt

Darüber hinaus müssen Sie mehr darüber wissen.Ist die pneumatische Energie, hängt diese Wahl mit dem Endbearbeitungsaspekt des Modells zusammen.

Darüber hinaus müssen Sie mehr darüber wissen.Darüber hinaus müssen Sie mehr darüber wissen.

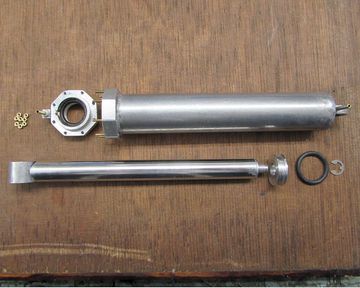

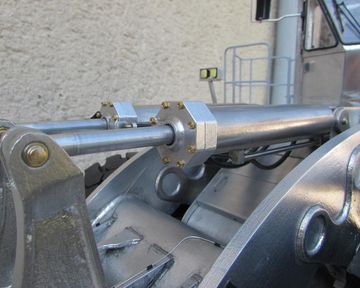

Hubzylinder.

Schaufelzylinder.

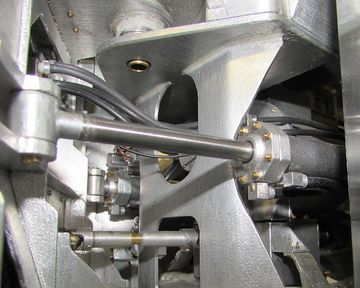

Steuerzylinder.

Die Fahrposition.

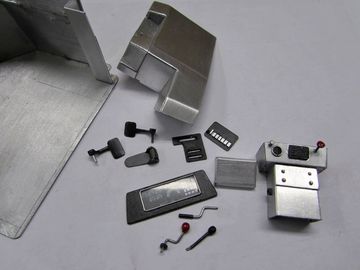

Verschiedene Teile und Konsolen.

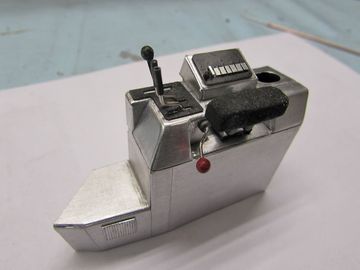

Rechte Konsole.

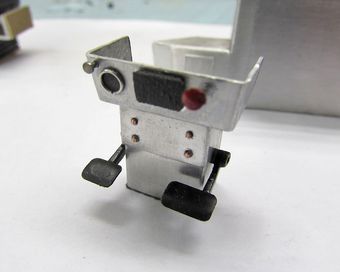

Frontkonsole.

Linke Konsole (vor dem Lackieren).

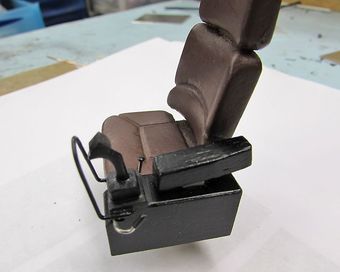

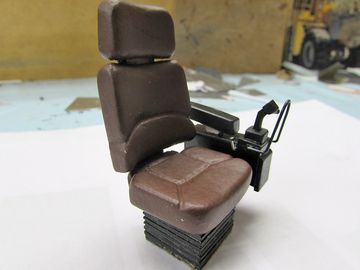

Sitz (in Balsa) mit ...

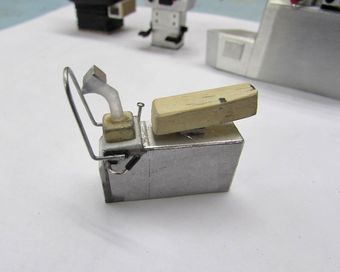

... linke Konsole.

Innere.

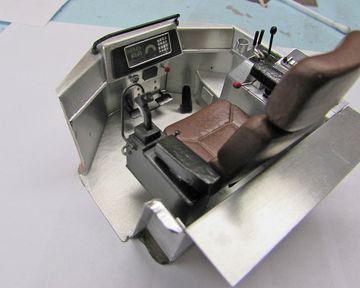

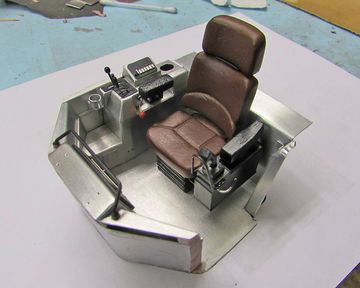

Fahrposition beendet ....

... in seinem Inneren.

Die Reifen.

Gipsmodell gegossen werden.

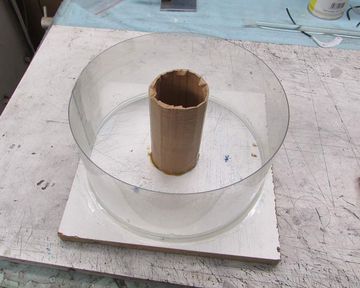

Schalung.

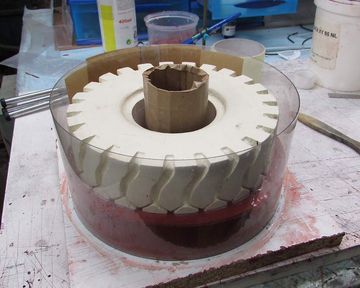

Modell halb in seine Form eingetaucht.

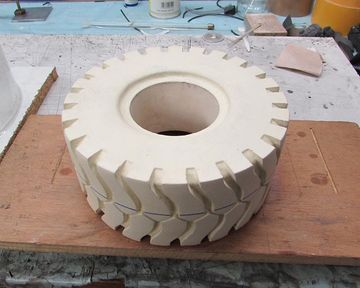

Endprodukt in der zweiteiligen Form.

Halbzeugreifen, gefüllt mit Polyurethanschaum.

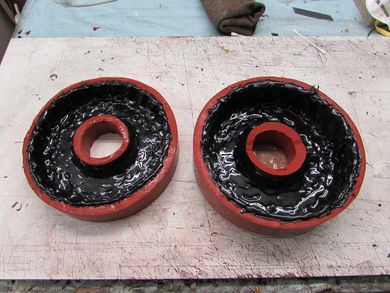

Letzte schwarze Farbe.

Trocknen ...

Reifen fertig mit seiner Felge.


Modell fertiggestellt.

Maße:Darüber hinaus müssen Sie mehr darüber wissen.

Darüber hinaus müssen Sie mehr darüber wissen.Darüber hinaus müssen Sie mehr darüber wissen.

Gesamtlänge: 900 mm Gesamtbreite: 312 mm Gesamthöhe: 360 mm Gewicht: 12 kg

Darüber hinaus müssen Sie mehr darüber wissen.Darüber hinaus müssen Sie mehr darüber wissen.

Ein paar Details...

Schließlich kommerzielle Stücke:

Darüber hinaus müssen Sie mehr darüber wissen.Darüber hinaus müssen Sie mehr darüber wissen.

- Aluminiumbleche mit einer Dicke von 0,5 mm.

- die Mikroschrauben von M1, M1,4 und M1,6.

- alle Stangen mit unterschiedlichem Durchmesser.Darüber hinaus müssen Sie mehr darüber wissen.

- Rohre mit kleinem Durchmesser.

- das Ritzel (außer den Kronen).

- die verschiedenen Klebstoffe: Epoxid, Cyanoacrylat, Neopren.
