"Die Aluminiumkollektion".
DIE ZWEI CATERPILLAR D8K TRAKTOREN,
Maßstab: 1:15.
Eine persönliche Herausforderung.
VSEs ist in der Tat in der Lage, zwei Modelle gleichzeitig zu bauen. Die Teile werden daher zumindest für den Traktor alle doppelt ausgeführt.
Elemente wie: Blätter und Kabinen werden separat gebaut.
Wir können aus diesem Experiment die folgende Schlussfolgerung ziehen:
Um zwei Modelle gleichzeitig herzustellen, glauben Sie nicht, dass wir die aufgewendete Zeit in Bezug auf die Dauer in zwei gleiche Teile teilen.
Es stellt sich heraus, dass an zwei identischen Teilen der erste länger ausgeführt wird als der zweite.
Dies ist normal, da dieser erste Teil ein "Prototyp" ist. Mit diesem Prototyp werden Entwurfsprobleme untersucht und gelöst. Der zweite Teil wird dann zu einer "Kopie", wodurch die Produktionszeit verkürzt wird. Wir stellen fest, dass der erste Teil in seinem Finish weiter fortgeschritten ist als der zweite.
Während der gesamten Konstruktion hat jedes der beiden Modelle eine Nummer.
Der Traktor Nr. 1
und der Traktor Nr. 2.
Die Konstruktion dieser beiden Modelle besteht aus Aluminium, das mit Epoxidkleber verklebt ist
für hohe Beanspruchungen (verstärkt durch Pegging) und Cyanacrylatkleber
für geringe Beanspruchungen ".
Produktion: von April 1996 bis September 1998,
Traktor Nr. 1: 1000
Std.
Traktor Nr. 2: 700
Std.

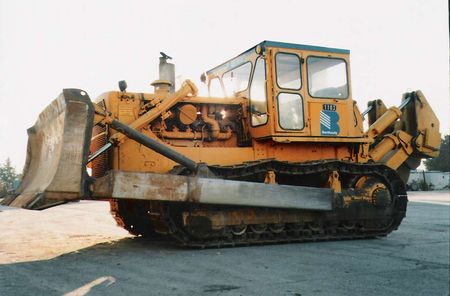

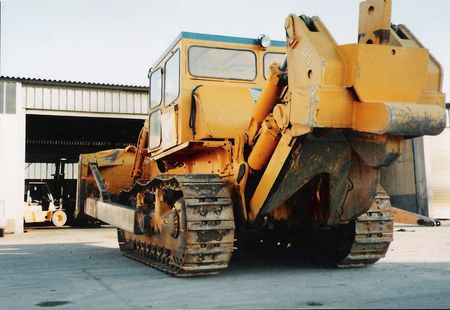

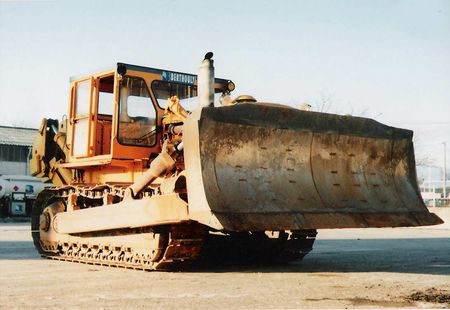

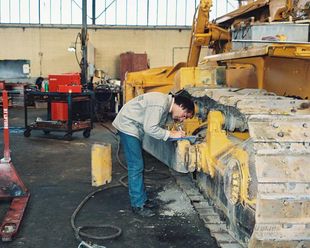

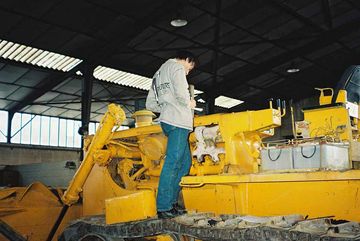

Die echte Maschine ...

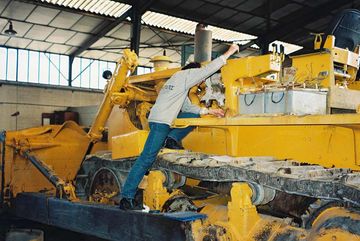

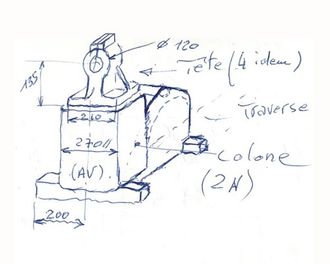

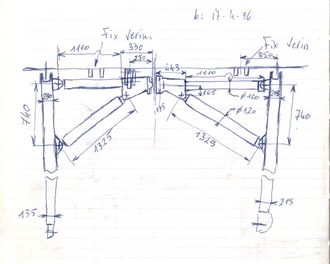

Maßmessungen
(Werkstatt der Firma Berthouly in Montélimar 1996).
Das Modell (im Aufbau).

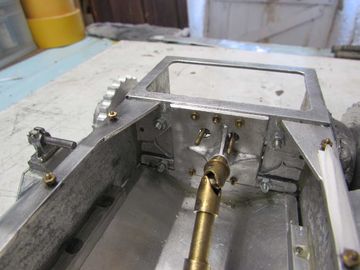

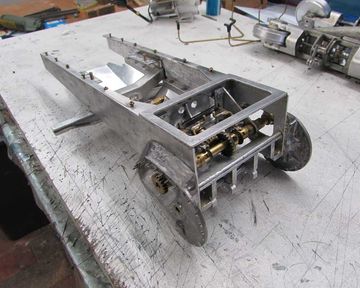

- Der zentrale Rahmen.

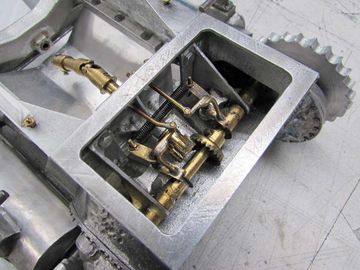

Eckgetriebe an
endgültige Bestellungen und
Kupplungssystem.

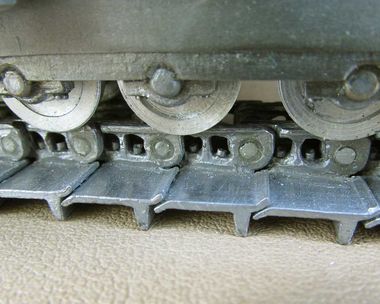

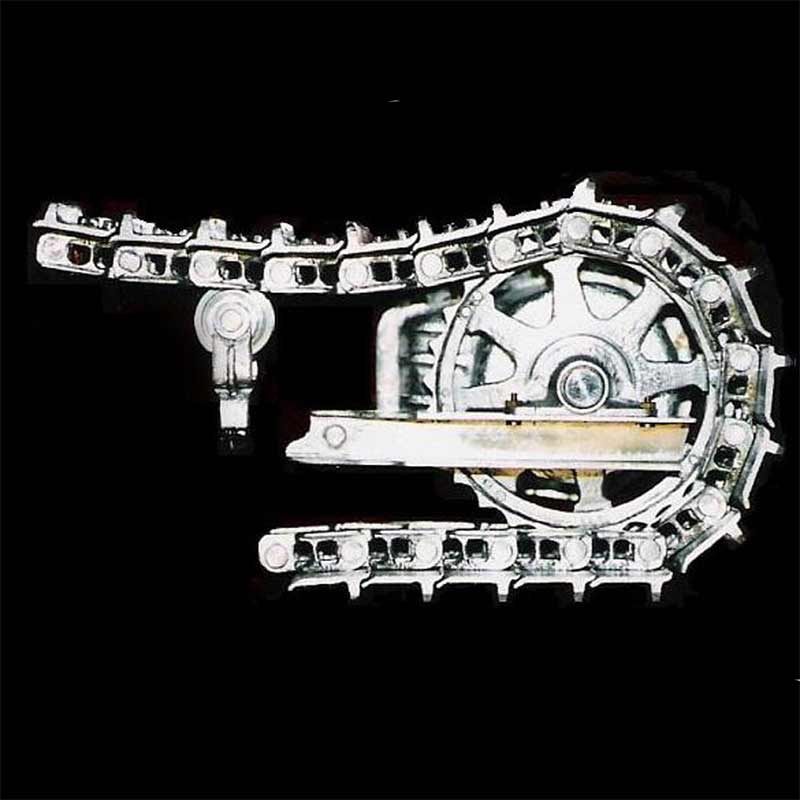

Die Kanalspur (rechts).

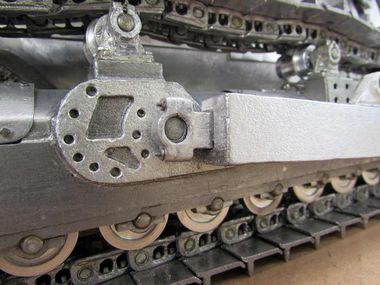

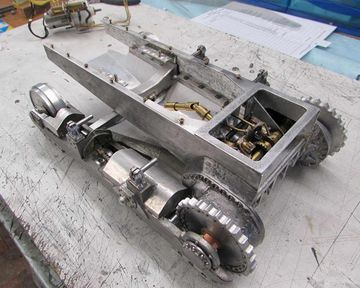

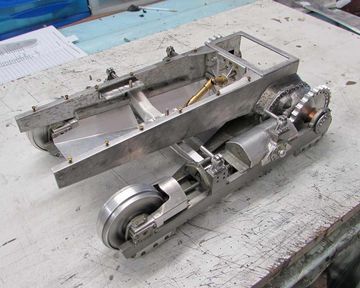

Der zentrale Rahmen und die Kettenschienen.

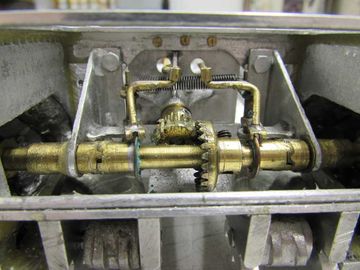

Die Übertragung

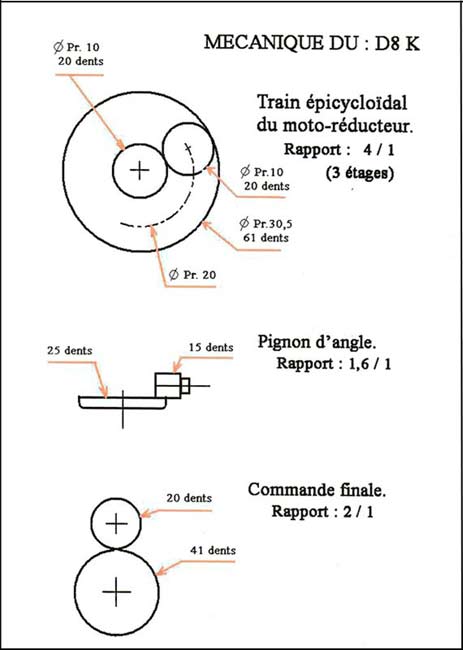

Die Kinematik:
Sie besteht aus:
- Ein 12-Volt-Elektromotor mit einem Übersetzungsverhältnis von 64/1,
Antrieb eines Winkelritzels im Verhältnis: 1,6 / 1 über eine Welle mit zwei Kardangelenken.
- Eine beidseitige Kupplung zur Kupplung
wo die Entkopplungvon jedem der Kanäle.
- Eine endgültige Reduzierung auf das Verhältnis: 2/1 treibt den Zigeuner an.
Teile wie: Kardangelenke, Hunde und alle mechanischen Teile
die auf die Kupplung wirken, bestehen aus Rohren oder Messingstangen.
Funktionsorgane.

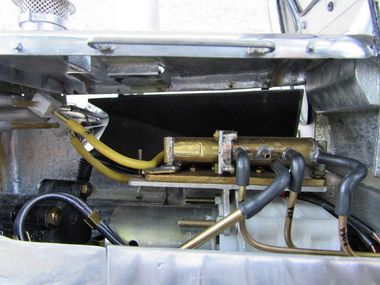

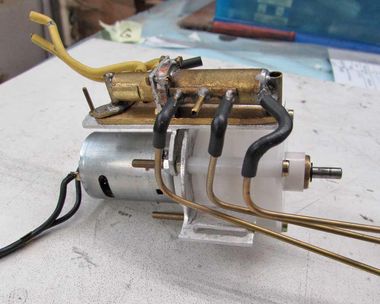

12 V Traktionsgetriebemotor
und Hydraulikverteiler.
12 V Traktionsgetriebemotor
und Hydraulikverteiler ... an ihrer Stelle ...
Hinweis:
Bei diesen beiden Modellen sind die mechanischen Teile, aus denen das Getriebe besteht, vorhanden und können funktionsfähig sein.Die für dieses Modell gewählte Option besteht jedoch darin, in einem "statischen" Register zu bleiben. Es ist eine Wahl in Bezug auf den Finish-Aspekt dieses Modells.
Das Gleiche gilt für Hydraulikkraft. Dies ist wiederum eine Wahl in Bezug auf den Endbearbeitungsaspekt des Modells.
Das gesamte System kann hydraulisch betrieben werden, es ist jedoch kaum wünschenswert, Öltropfen auf dem verkorkten und polierten Aluminiumblech zu sehen.Diese Zylinder können von einer pneumatischen Quelle außerhalb des Modells betätigt werden.

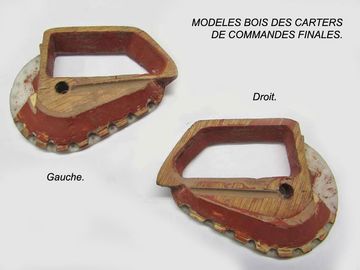

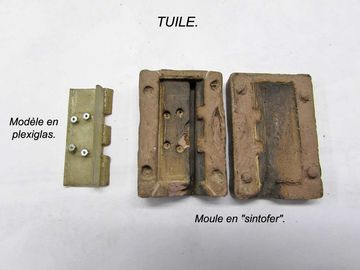

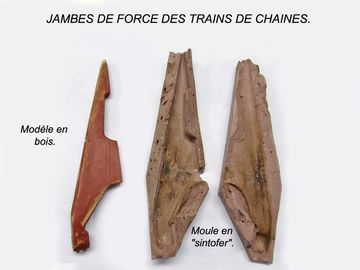

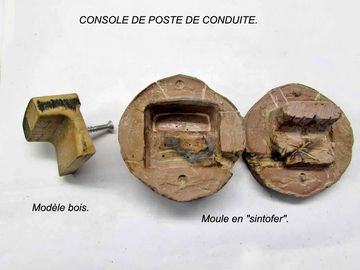

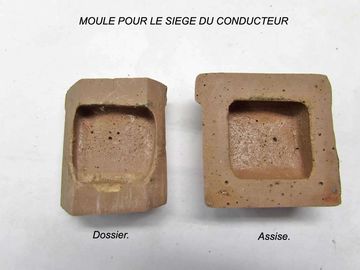

Modelle und Formenwer war
gebrauchtzum FormenStücke.
Zinnabgüsse.
Moul. Zinn.
Moul. Zinn.
Moul. Zinn.
Moul. Zinn.
Harzformung.

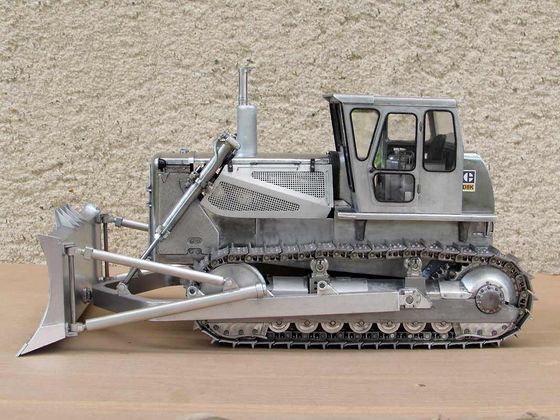

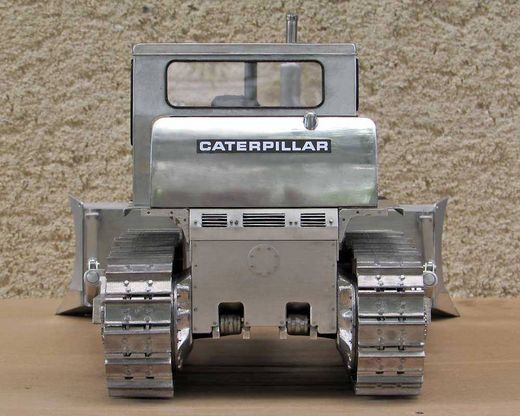

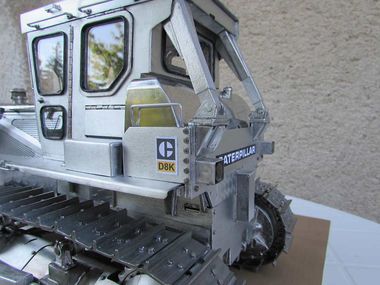

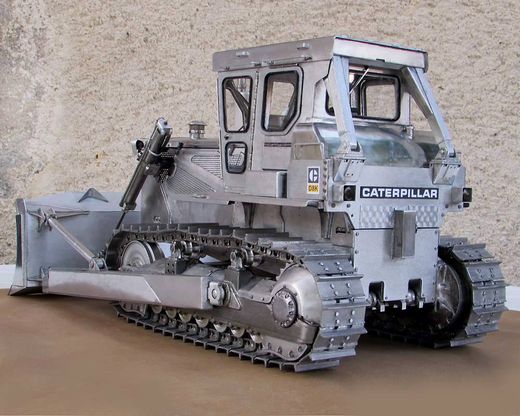

Modelle fertiggestellt.

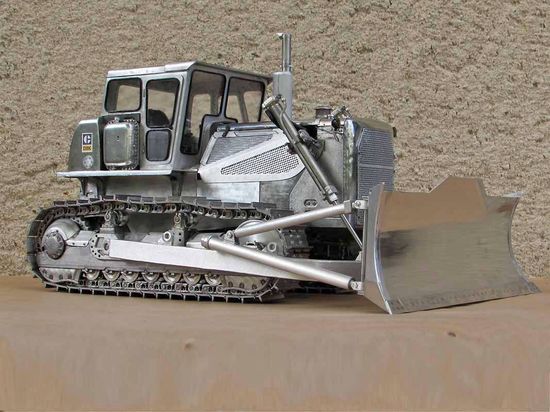

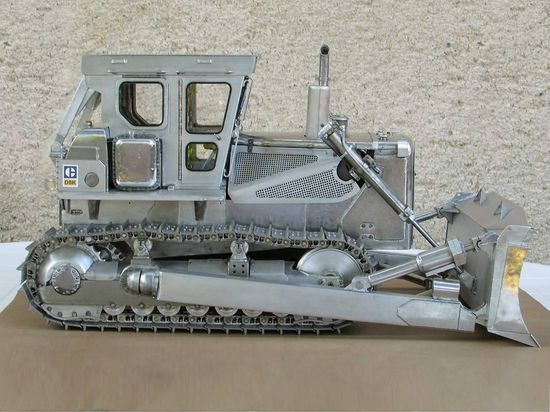

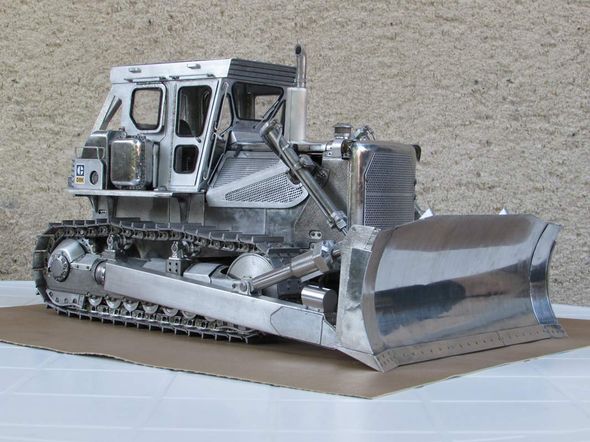

Traktor Nr. 1 ausgestattet mit:

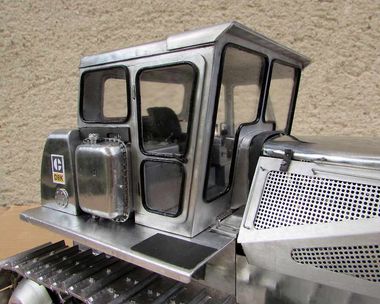

- eine Caterpillar-Kabine mit Rops-Schutzrahmen
- eine 8S-Klinge, die quer kippt.
Maße:
Gesamtlänge: 410 mmGesamtbreite: 261 mm H.Gesamtautor: 220 mm P.Gewicht: 5,1 kg

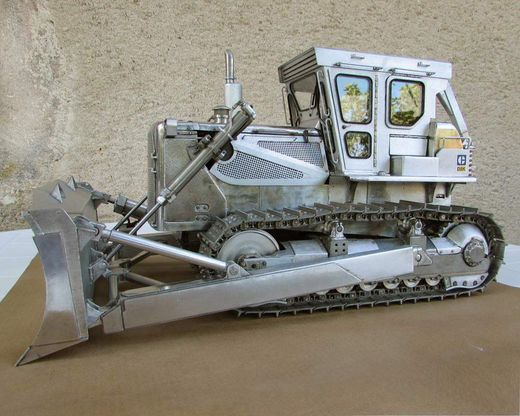

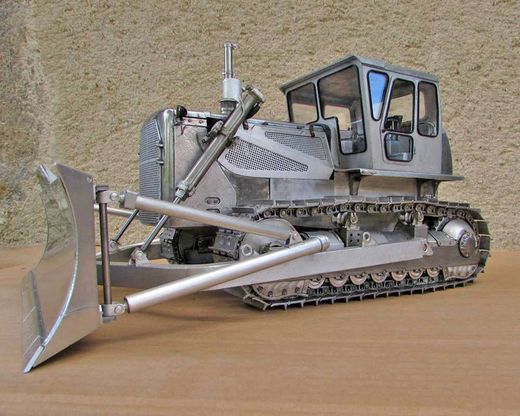

Traktor Nr. 2 ausgestattet mit:

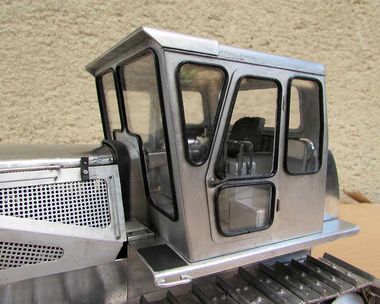

- eine Polyesterkabine an der realen Maschine(in Aluminium am Modell).
- eine einstellbare 8A Klinge "..
Maße:
Gesamtlänge: 396 mmGesamtbreite: 277 mmGesamthöhe: 206 mmGewicht: 4,6 kg

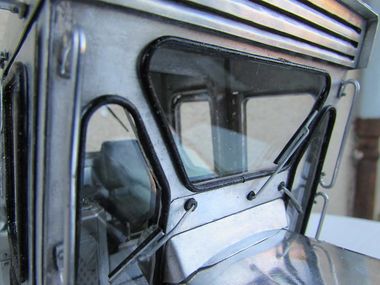

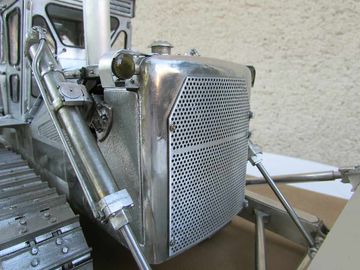

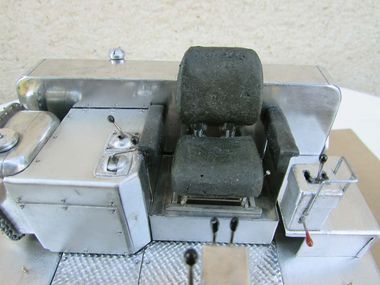

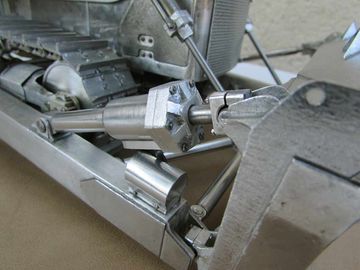

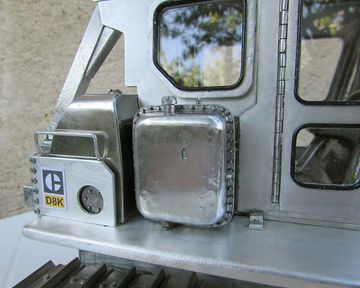

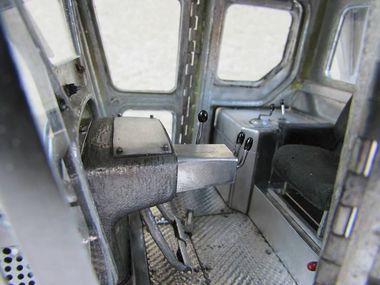

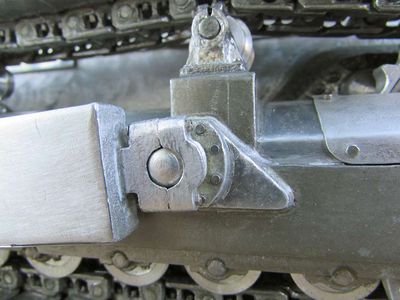

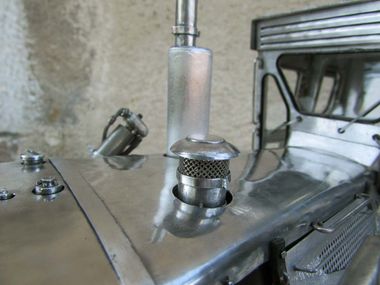

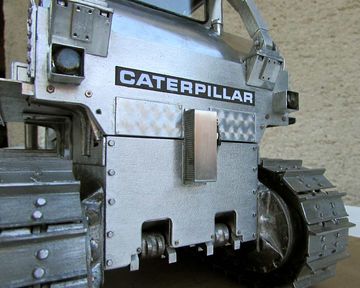

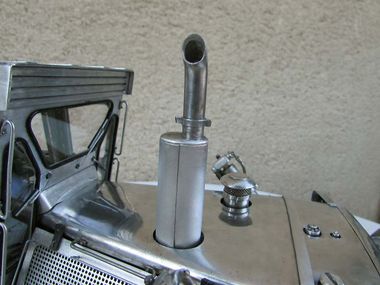

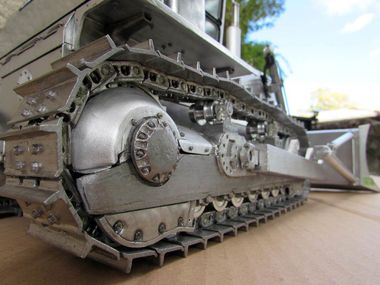

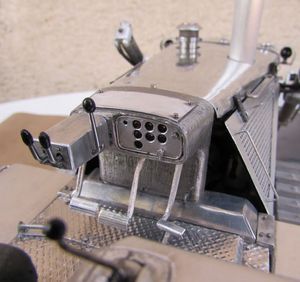

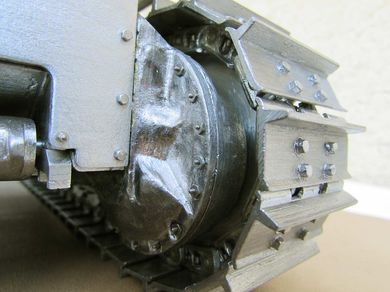

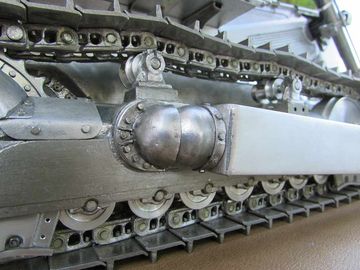

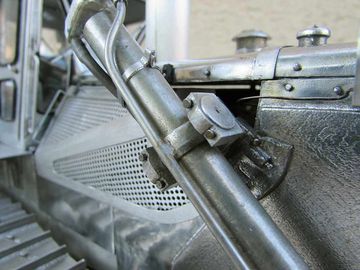

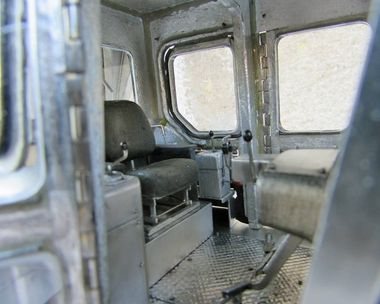

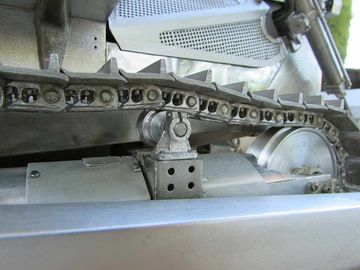

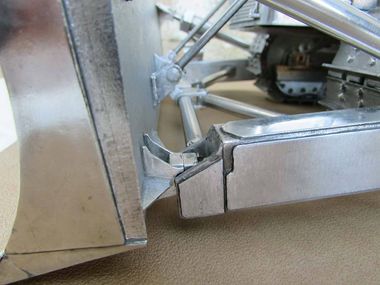

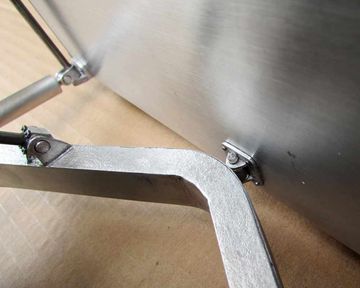

Q.ein paar Details.
Traktor Nr. 1.
Traktor Nr. 2.
Schließlich kommerzielle Stücke:
- Aluminiumbleche mit einer Dicke von 0,5 mm.
- die Mikroschrauben von M1 und M1,6.
- der elektrische 12-Volt-Fahrwerksmotor.
- alle Stangen mit unterschiedlichem Durchmesser.
- Rohre mit kleinem Durchmesser.
- das Ritzel.
- die verschiedenen Klebstoffe: Epoxid, Cyanoacrylat, Neopren.
